在汽车电子研发领域，硬件在环（HIL）仿真测试一直是ECU开发验证的关键环节。然而，动辄百万的传统HIL系统，加上封闭的架构、复杂的部署流程，让无数工程师和中小企业望而却步。

现在，这一切正在改变。

基于TSMaster软件和TTS系统打造的轻量化HIL仿真测试解决方案，正在用全新的技术路径，重新定义HIL测试的成本、效率与灵活性。

01、传统HIL的痛点，我们太懂了

“一套HIL系统报价80万起，周期3个月，想加个IO通道还得等排期。”这是某汽车电子工程师的真实吐槽。

传统HIL系统的三大痛点长期困扰着行业：

昂贵：专用硬件、封闭系统、授权费用，让HIL成为“奢侈品”

封闭：硬件绑定特定软件，想兼容其他工具？重头再来

复杂：部署周期长、调试门槛高、修改成本大

而今天，一套轻量级、高效率、低成本的新方案，正在打破这一局面。

02、轻量化HIL：轻松实现高效仿真

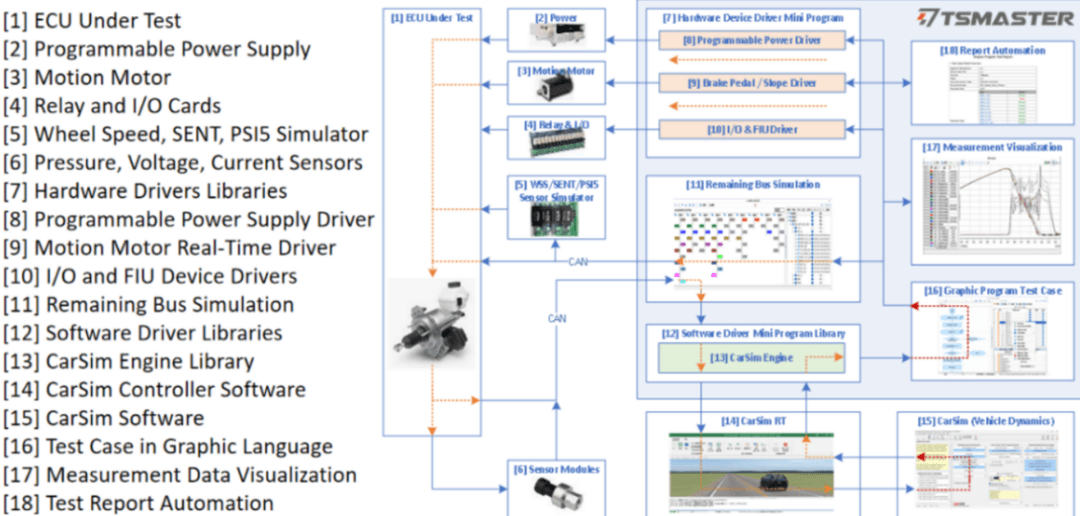

这套基于TSMaster的HIL方案，彻底重构了HIL的软硬件架构。

软件层面，TSMaster不仅是一个强大的总线分析工具，更是一个开放的实时仿真平台。它打通了MATLAB/Simulink、CarSim到实时测试环境的最后一公里，让工程师在同一个界面下，既能观测μs级的总线波形，又能实时调整仿真模型的内部参数。

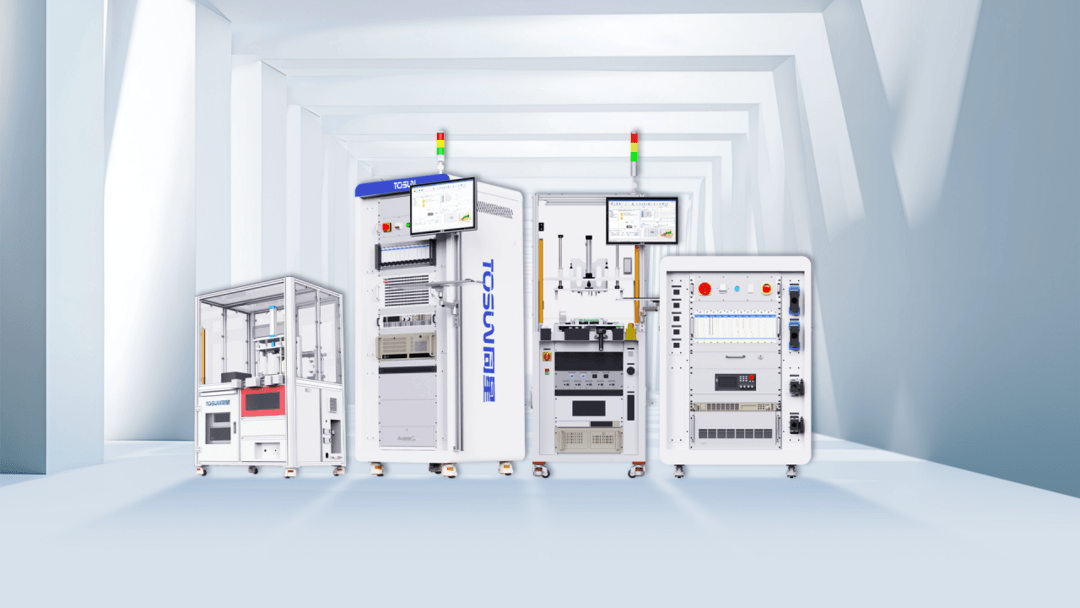

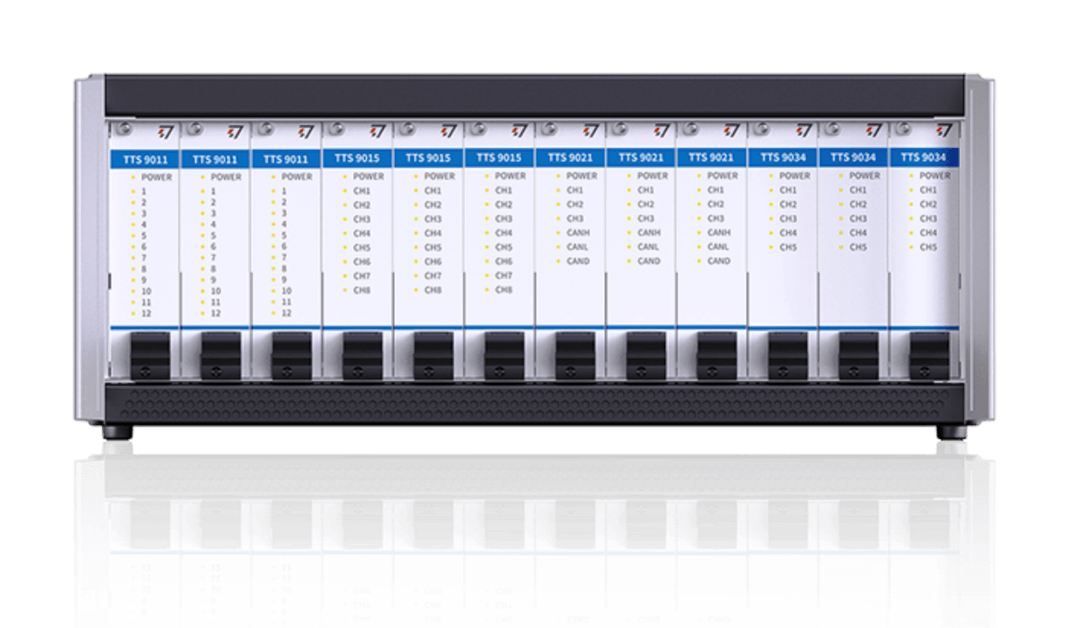

硬件层面，专为TSMaster HIL方案设计的TTS系统，将多路CAN/CAN FD/LIN/FlexRay/Ethernet接口与丰富的IO通道高度集成。无需额外板卡，单设备即可满足大部分控制器的总线仿真需求。

软硬协同优化，让HIL测试从“重型装备”变成了“敏捷工具”。

03、五大核心能力，让测试效率翻倍

TSMaster HIL方案支持全协议总线，具备高精度通信与信号解析。支持Simulink直接加载、C代码运行及CarSim联合仿真，提供整车模型库与残余总线仿真，通过图形化自动化测试环境，加速HIL验证流程。

1、全协议总线支持

方案全面覆盖CAN/CAN FD/LIN/FlexRay/Ethernet等主流车载协议。

2、多层级模型集成

方案提供灵活多样的模型集成路径，适应不同开发阶段的需求。

3、被控对象模型库

TSMaster HIL提供全系列被控对象模型库，涵盖高保真发动机（含虚拟ECU）、电机（含虚拟MCU）及电池（含虚拟BMS）。集成车辆动力学解算与智能驾驶员模型，支持NEDC/CLTC及自定义工况跟随，并可快速定制开发，满足多样化测试需求。

4、残余总线仿真 (RBS)

能够自动仿真网络中缺失的节点（Restbus Simulation），根据数据库定义自动发送背景报文，维持待测 ECU 的正常通信状态，快速构建测试环境。

5、图形自动化测试

TSMaster HIL内置流程图编程环境，无需代码即可通过图形节点构建复杂测试逻辑，支持循环、判断等自动化控制。能自动修改模型参数、发送总线信号并判定结果，大幅提升回归测试效率。

04、硬核案例：ABS控制器自动化测试

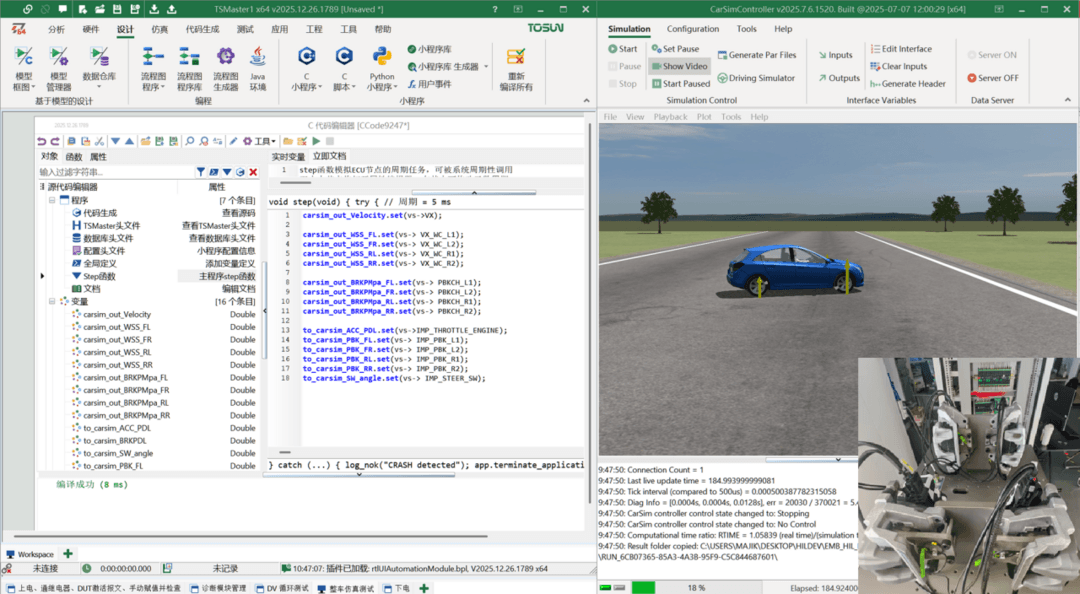

在基于TSMaster的HIL台架上，工程师利用CarSim提供高精度整车动力学模型，通过TSMaster与真实的ABS控制器进行实时交互。

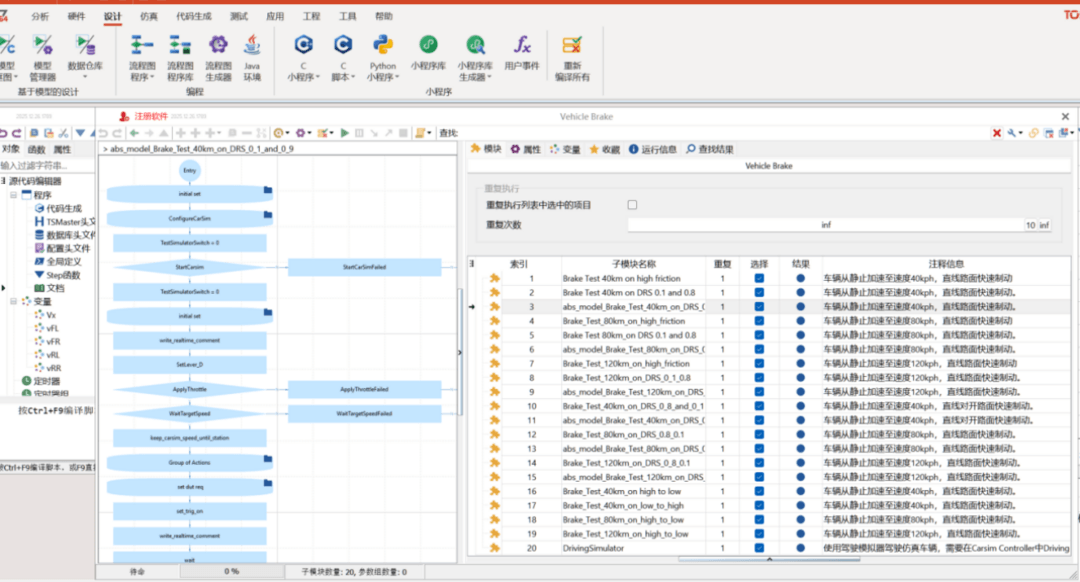

通过流程图程序，设计自动化的制动性能测试用例：

多路面环境自动切换：高附着、低附着、对开路面、对接路面……不同摩擦系数设置一键切换：

全速域覆盖：40 km/h、80 km/h、120 km/h……在不同初始车速下自动触发制动指令；

智能判定：实时监控车辆减速度、制动距离及车身姿态，自动生成测试报告。

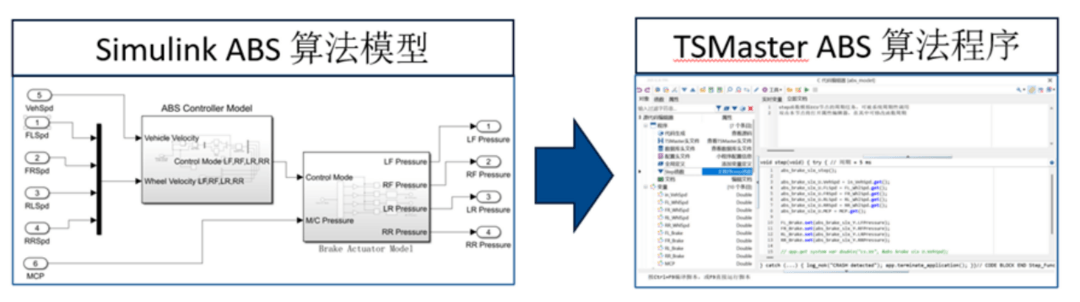

更强大的是，工程师可以将ABS控制算法直接编译运行在TSMaster环境中，通过仿真模型给出的轮速信号，实时计算制动压力指令，实现ABS逻辑的快速原型验证与参数标定——这一切都在同一个平台完成。

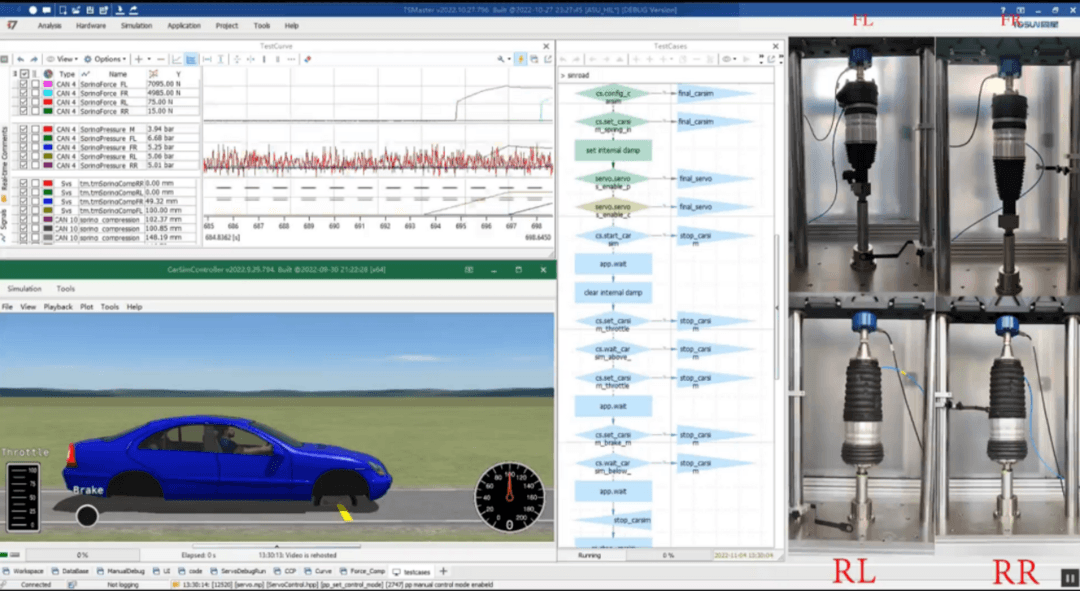

真实的 DUT 与虚拟的 Carsim 整车同步响应：

05、核心优势：重新定义HIL测试

TSMaster HIL方案以软件定义实时性为核心，在Windows下实现极低延迟同步。其极简工作流无缝打通Simulink/CarSim，支持直接加载模型。高融合度将总线分析与仿真合一，可观测μs级波形并调参。深度协议解析超越传统I/O映射，在线修改参数加速迭代，部署成本低。
